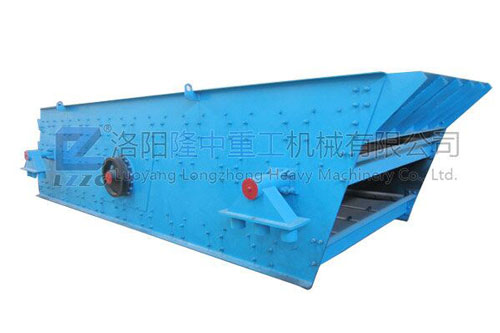

振动筛是一个长方形的筛面，安装在筛箱上，物料由给料器均匀输送到振动筛上面，由振动筛筛分，一般情况下，物料会被筛分成四种不同规格。该振动筛有因为运行轨迹是圆形，所以也被称为圆振动筛，其支承方式有悬挂支承与座式支承两种。振动筛横截面的示意图见图1-1。

     图1-1为悬挂支承，筛面固定于筛箱上，筛箱由弹簧悬挂或支承，主轴的轴承安装在筛箱上，主轴由带轮带动而高速旋转。带偏心重的圆盘安装在主轴上，随主轴旋转，产生离心惯性力，使可以自由振动的筛箱产生近似圆形轨迹的振动，振幅以表示。偏心重与轴承中心线的距离为激振偏心距，以表示。

图 1-1 圆振动筛
（a）普通圆振动筛；（b）自定中心圆振动筛
1-主轴；2-轴承；3-筛箱；
4-弹簧；5-圆振动筛圆盘；6-偏心重；7-圆振动筛带轮

     图1-1（a）为自定中心振动筛，振动筛激振器的结构如图1-2，由电机带动带轮2，并通过偏心轴（主轴）带动圆盘，带轮与圆盘都安有偏心重，筛箱与圆筒连接。由主轴的偏心重与带轮、圆振动筛圆盘的偏心重的合力产生振动的激振力，圆盘和带轮处的偏心重的大小是可调的。圆振动筛带轮的孔相对其圆周有一个偏心距，其值等于筛箱在正常工作时的振幅y，从而带轮旋转中心位于带轮的孔与偏心块的重心之间，在空间是不动的，以免传动带时张时弛。

图 1-2 自定中心的振动筛激振器
1-偏心重；2-带轮；3-轴承端盖；4-滚动轴承；5-轴承座；6-圆筒；7-主轴；8-圆盘

     振动筛的筛面为倾斜布置（15°-25°），在振动筛在工作过程中当筛面作圆形轨迹振动时，物料也随着圆振动筛筛面振动成抛起落下而向前运动，在落下、抛起时，选于筛孔的颗粒即被筛选分离到筛下，为保证振动筛筛分效率高，圆振动筛筛子产量大，必须选择合理的抛射系数Ky，Ky与Kv值有关，Kv值是按振动筛的机械强度、寿命和工作可靠性等因素选定的，通常Kv值选小于5。由图1-3可见，筛面上的颗粒在L1点（相当于起始抛射角φ1）以速度v、倾斜角为的方向开始抛射，Ky值越高，φl越小，抛射角越大；反之Ky越低，φl越大、越小，见表1-1。

图 1-3 振动筛的圆形振动轨迹

表 1-1 系数K_y和K_x对角度φ1和α1的影响

     当 Ky＜1.5 时，物料基本不抛起，筛分效率低，筛网易堵塞。K1=1.5-2.0时，颗粒抛起后重新落到筛面上，正当筛面垂直位移y处于低位置附近。这时，筛面的向上垂直分速度vy小，颗粒同筛面之间发生的冲击也小，可防止易碎物料在筛分时产生过粉碎。这个Ky 值适用于易筛物料。当Ky=2.5-3.5时，适用于难筛物料，颗粒正当振动筛筛面的向上垂直分速度vy为时重新落到筛面，振动筛筛分作用较好，但物料发生一些过粉碎。ky＞4.0在一般情况下不采用。
